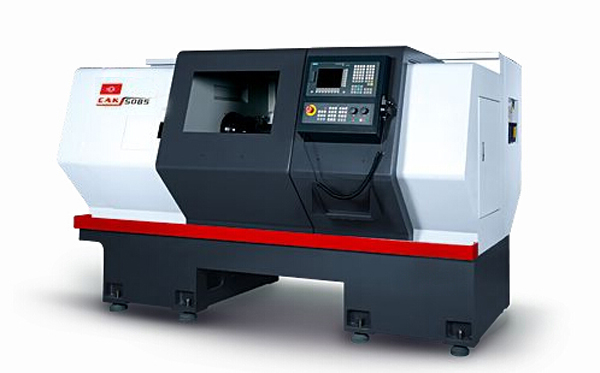

CAK50j 系列 |
CAK50i 系列 |
CAK61j 系列 |
CAK61i 系列 |
CAK63 系列 |
CAK80 系列 |
||
| 上海精圓達CAK數控車床系列床身最大回轉直徑 | mm | 500 | 500 | 610 | 610 | 630 | 800 |
| 上海精圓達CAK數控車床系列導軌跨度 | mm | 400 | 400 | 400 | 400 | 550 | 600 |
| 上海精圓達CAK數控車床系列最大工件長度 | mm | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 |
750 1500 3000 |
1500 3000 5000 |
| 上海精圓達CAK數控車床系列最大車削長度 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 |
600 1350 2850 |
1350 2850 4850 |
| 安陽一機CAK數控車床系列最大車削直徑 | |||||||
| 立式刀架 | mm |
500(立四) 360(立六) |
500(立四) 360(立六) |
610(立四) 480(立六) |
610(立四) 480(立六) |
630 | 800 |
| 上海精圓達CAK數控車床系列滑板上最大回轉直徑 | |||||||
| 立式刀架 | mm | 300 | 300 | 370 | 370 | 350 | 480 |
| 上海精圓達CAK數控車床系列最大車削直徑 | |||||||
| 臥式刀架 | mm | 400 | 400 | 500 | 500 |
500(臥六) 400(臥八) |
600(臥六) |
| 滑板上最大回轉直徑 | |||||||
| 上海精圓達CAK數控車床系列臥式刀架 | mm | 280 | 280 | 350 | 350 |
350(臥六) 310(臥八) |
480(臥六) |
| 上海精圓達CAK數控車床系列主軸端部型式及代號 | mm | A8 | A8 | A8 | A8 | D11 | D11 |
| 卡盤 | |||||||
| 上海精圓達車床CAK數控車床系列手動 |
● φ250 |
● φ250 |
● φ250 |
● φ250 |
● φ315 |
● φ315 |
|
| 氣動 |
★ φ250 |
★ φ250 |
★ φ250 |
★ φ250 |
/ / |
/ / |
|
| 液壓 |
★ φ250 |
★ φ250 |
★ φ250 |
★ φ250 |
★ φ304 |
★ φ304或381 |
|
| 主軸前端錐孔錐度 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | |
| 上海精圓達CAK數控車床系列主軸孔徑 | mm | 70mm | 70mm | 70mm | 70mm | 104mm | 104mm |
| 主軸轉速級數 | |||||||
| 上海精圓達CAK數控車床系列雙速電機 |
● 12級 n |
/ / |
● 12級 n |
/ / |
/ | / | |
| 上海精圓達CAK數控車床系列變頻電機 |
★ 自動三檔無級 |
● 自動三檔無級 |
★ 自動三檔無級 |
● 自動三檔無級 |
自動四檔無級 | 自動四檔無級 | |
| 主軸轉速范圍 | |||||||
| 上海精圓達CAK數控車床系列雙速電機 | r/min |
● 40-1800 |
/ / |
● 40-1800 |
/ / |
/ | / |
| 上海精圓達CAK數控車床系列變頻電機 | r/min |
★ 22-220 71-710 215-2200 |
● 22-220 71-710 215-2200 |
★ 22-220 71-710 215-2200 |
● 22-220 71-710 215-2200 |
17-128 38-278 75-750 170-1000 |
17-100 38-222 76-445 180-1000 |
| 主電機功率 | |||||||
| 雙速電機 | kW |
● 6.5/8 |
/ / |
● 6.5/8 |
/ / |
/ | / |
| 上海精圓達CAK數控車床系列變頻電機 | kW |
★ 7.5 |
● 7.5 |
★ 7.5 |
● 7.5 |
11 | 15 |
| 上海精圓達CAK數控車床系列中心高 | |||||||
| 距床身 | mm | 250 | 250 | 305 | 305 | 315 | 400 |
| 距地面 | mm | 1130 | 1130 | 1185 | 1185 | 1110 | 1130 |
| 快移速度X/Z | mm/min |
5/10 (1900mm時 Z為6) |
5/10 (1900mm時 Z為6) |
5/10 (1900mm時 Z為6) |
5/10 (1900mm時 Z為6) |
4/8 | 4/8 |
| 刀架轉位時間(一工位) | s | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) |
3.9(立四) 3.6(立六) 1.7(臥六) 1.6(臥八) |
3.9(立四) 3.6(立六) 1.7(臥六) 1.6(臥八) |
| 刀架轉位重復定位精度 | mm | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" |
| 上海精圓達CAK數控車床系列X軸行程 | mm | 250 | 250 | 305 | 305 | 320 | 420 |
| 上海精圓達CAK數控車床系列Z軸行程 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 |
600 1350 2820 |
1350 2850 4850 |
| 上海精圓達CAK數控車床系列工件精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| 上海精圓達CAK數控車床系列工件表面粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾臺套筒直徑/行程 | mm | 75/150 | 75/150 | 75/150 | 75/150 | 100/250 | 100/250 |
| 上海精圓達CAK數控車床系列尾座錐孔錐度 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | |
| 刀架形式 | |||||||
| 上海精圓達CAK數控車床系列立式四工位 | ● | ● | ● | ● | ● | ● | |
| 立式六工位 | ★ | ★ | ★ | ★ | ★(不配尾座) | ★(不配尾座) | |
| 臥式六工位 | ★ | ★ | ★ | ★ | ★ | ★ | |
| 臥式八工位 | ★ | ||||||
| 上海精圓達CAK數控車床系列刀桿尺寸 | |||||||
| 外圓 | mm | □25×25 | □25×25 | □25×25 | □25×25 | □32×32 | □32×32 |
| 內孔 | mm | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32 | φ32 |
| 上海精圓達CAK數控車床系列最大承重 | |||||||
| 上海精圓達CAK數控車床系列軸類件 | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 |
1500 2000 2500 |
2000 2500 3000 |
| 盤類件 | kg | 600 | 600 | 600 | 600 | 1000 | 1200 |
| 重量 | kg | 2100 2300 2600 2900 | 2100 2300 2600 2900 | 2200 2500 2700 3000 | 2200 2500 2700 3000 |
3750 4000 5000 |
5500 6500 8000 |
